組件清單
- ESP32-C3 開發版 x 1
- ESP32-C3 擴展底板 x 1
- SCD30 QWIIC 模組 ( 已焊接 + 快接線)
- 套件底板 x 1
- H1 塑膠柱 x 10 隻
- S1 不鏽鋼螺絲 20 隻
- USB-TYPE-C 傳輸線 x 1
- 螺絲起子 x 1
零件組裝
一. 先將各零件使用 H1 塑膠柱與 S1 螺絲固定
二. 依序固定在專案底板上並鎖固
【注意】開發板與擴展板結合時, 開發板上的 TYPE-C 接口與 擴展板上白色端子(鋰電池接口) 同方向。( 參考下圖 )
QWIIC SCD30 接線 / QWIIC 端子說明
套件 GPIO 說明
本套件預設 占用以下幾個 GPIO 的腳位,
-
GPIO3 => SDA
-
GPIO4 => SCL ,
-
GPIO8-> 板載 RGB LED
-
GPIO9 => 重設按鈕 ( 重設 WIFI 恢復出廠設定)
- 標示為【使用者】為其他可用腳位,日後可供擴充功能或加載其他感測器

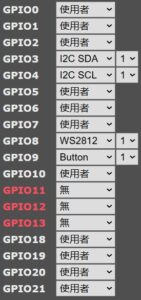

模板 GPIO 預設

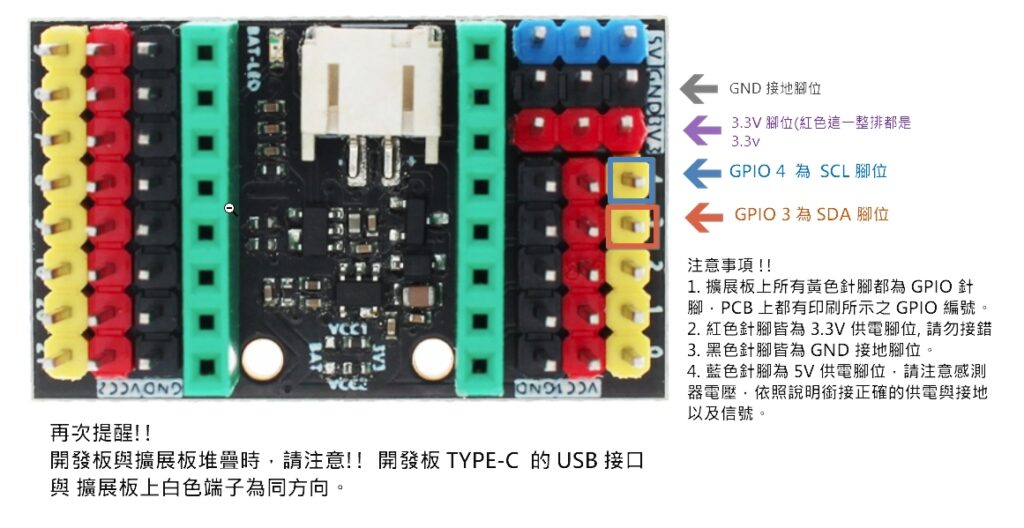

對照擴展板的腳位說明

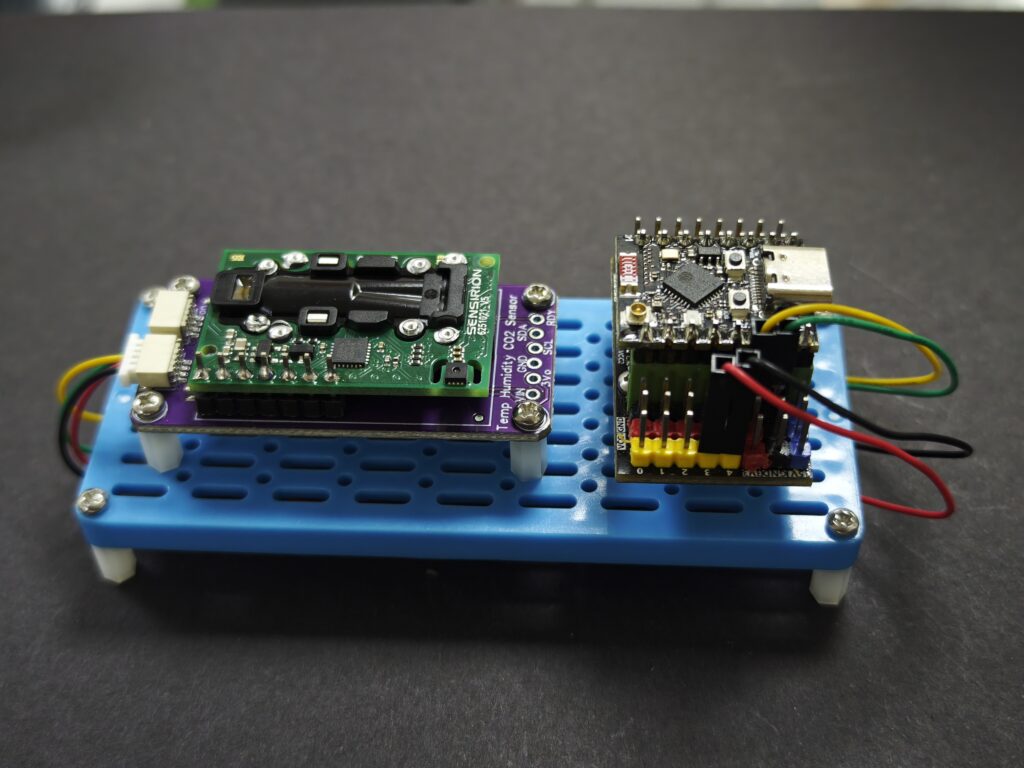

組裝與接線完成圖
燒錄韌體
請加組裝完成後的套件接上 USB 傳輸線連接你的電腦,並透過 WINDOWS 裝置確認識別到套件USB JTAG ( serial debug unit) 如下圖。或您也可以直接開裡燒錄韌體頁面,直接操作。請瀏覽下面操作影片,完成韌體燒錄的程序。
完成燒錄後,開始要進行設備的設定。從 MQTT 伺服器申請、WIFI 的設定、MQTT 配置等,EasySense 包含很多功能,我們準備了一系列的課程,建議您開始設定 NDIR CO2 ESP32-C3 微型套件 前,先完成該課程。
重點如下:
